超声测距报警系统外围电路图

来源：原创更新时间：2018-11-24 23:37:14 编辑：管理员浏览：966

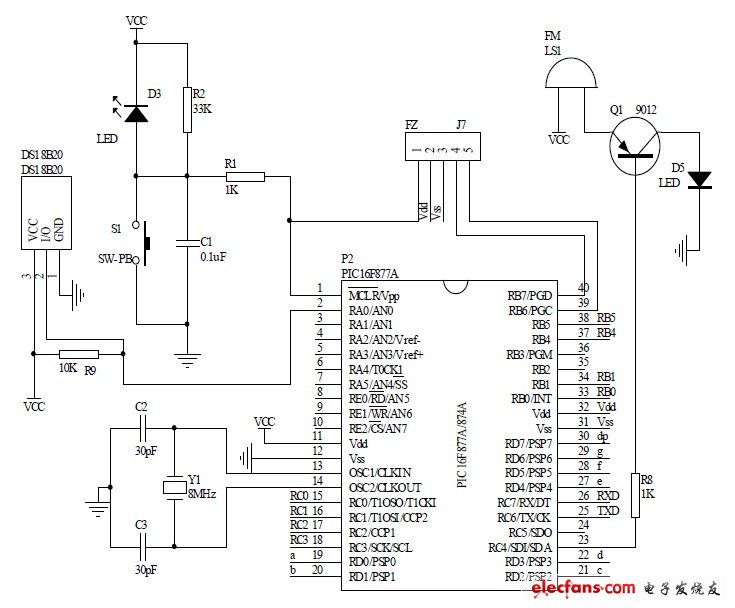

下图为测距报警系统外围电路原理图，系统的外围电路包括电源、复位、晶振、测温、报警、串口以及数码管显示电路等。

　　PIC16F877A 可采用的时钟频率为4MHz ~20MHz，在保证系统计算精准度的基础上，采用了8MHz 的晶振，这样便于设定发射超声波的数目，使超声波中心频率维持在40KHz.采用的DS18B20 芯片可对声速进行修正，使结果更加准确。系统采用蜂鸣器进行报警。串口电路可以实现和上位机通信。为了便于观察，采用数码管显示测量的距离，PIC 单片机的RD0~RD7 控制数码管的七位段选，RC1~RC3 控制位选，以动态扫描的方式显示距离。
